Электроустановочные изделия FORS — советы по установке

В предыдущей статье мы рассказали про нашу серию электроустановочных изделий FORS, предназначенную для помещений с повышенной влажностью и запыленностью. Но никакая розетка и выключатель не смогут хорошо и долго работать, если не соблюдать правила установки.

В этой статье рассмотрим, как правильно и с минимальными затратами произвести монтаж розеток и выключателей серии FORS.

Как монтировать розетки и выключатели серии FORS?

Электроустановочные изделия FORS подходят для установки на любую облицовку стен. Удобная конструкция позволяет установить розетку или выключатель в несколько простых шагов:

1. Поднимите защитную крышку розетки (или снимите клавишу, если это выключатель) и выкрутите винты.

2. Снимите верхнюю часть корпуса и выньте механизм.

3. Выключатели и розетки имеют на основании два отверстия для шлицевого крепления. Закрепите через эти отверстия основание корпуса на поверхности.

4. Для подключения розетки/выключателя используйте кабель круглого сечения. Обеспечьте подвод кабеля через кабель-канал или гофрированную трубу к зафиксированному изделию.

5. Аккуратно срежьте часть ступенчатого сальника ножом таким образом, чтобы диаметр отверстия в сальнике был на 2 мм меньше диаметра кабеля. Используйте перчатки, чтобы не повредить руки.

6. Введите подготовленные электрические провода через сальник в верхней или нижней части корпуса и подключите их к винтовым зажимам согласно схеме, приведенной в руководстве по эксплуатации.

7. Установите механизм розетки или выключателя в основание, зафиксируйте винтами верхнюю часть корпуса и установите защитную крышку (клавишу / кнопку для выключателя).

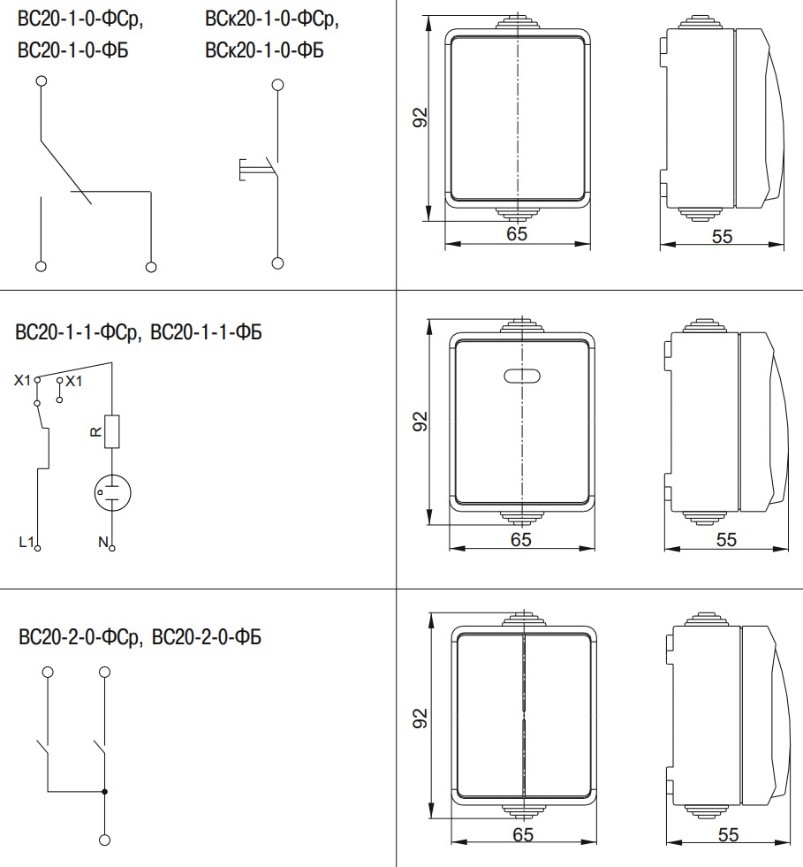

Схемы подключения выключателей FORS

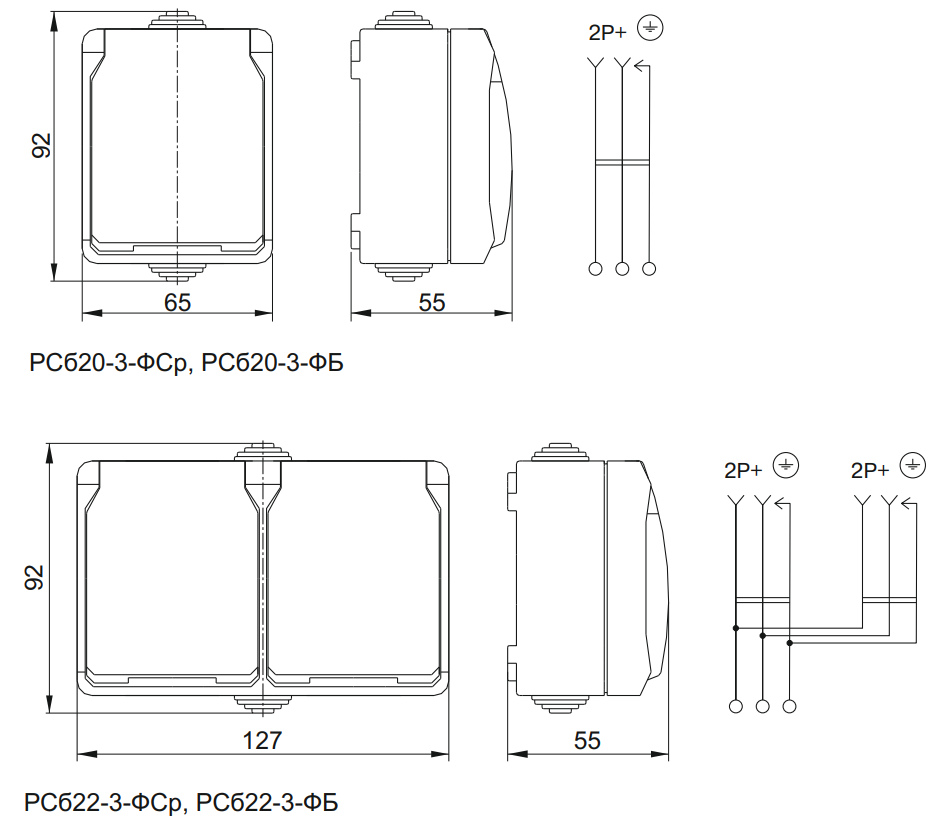

Схемы подключения розеток FORS

Важно производить монтаж на ровной поверхности, иначе возможен перекос корпуса. Это может привести к ухудшению герметичности и даже нарушению конструкции розетки или выключателя.

Внутри корпусов розеток и выключателей FORS предусмотрено большое пространство для размещения проводки. Благодаря этому во многих случаях можно отказаться от использования распаечных (распределительных) коробок, ведь необходимые соединения можно сделать непосредственно внутри корпуса электроустановочного изделия.

Прокладка питающих кабелей, как правило, производится по поверхности: в гофрированной или гладкой трубе, кабель-канале, металлических лотках или без защиты. Это помогает контролировать состояние электропроводки, а в случае повреждения — легко её заменить.

Как сохранить степень защиты IP54?

Напоминаем, что при открытой установке розеток, при условиях возможных брызг, опасность поражения электрическим током становится довольно высокой. Поэтому для защиты человека нужны не только крышки и шторки в розетках — обязательно использование УЗО. Об этом говорится в различных нормативно-технических документах: в ПУЭ-7 (п. 1.7.151), в СП 256.1325800.2016 (п. А.5.4), а также в ГОСТ Р 50571.4.41–2022 (п. 411.3.3).

Кроме того, важно применять качественный электрический кабель, соответствующий нагрузке и условиям прокладки. Контактные зажимы винтового типа обеспечивают присоединение проводников сечением 1,5–2,5 мм² (или двух проводов сечением 2,5 мм²). Мы рекомендуем для подключения розеток FORS использовать кабель с жилой сечением 2,5 мм². Такое сечение оптимально с точки зрения нагрева кабеля и потерь напряжения. О том, что минимальное сечение медной жилы для подключения розеток должно быть равно 2,5 мм², также сказано в СП 256.1325800.2016 (табл. 15.3).

СП 256.1325800.2016. Таблица 15.3

При монтаже очень важно правильно вырезать и установить ступенчатые сальники для герметизации изделия. Сальники — один из факторов, который обеспечивает защиту ЭУИ FORS на уровне IP54.

Важно! Если вы проводите кабель сверху розетки или выключателя, в сальник нельзя вводить гофрированную или гладкую трубу, так как степень защиты IP54 не будет сохранена. Гофрированная труба ребристая и не обеспечит плотного прилегания кабеля к сальнику. А внутри гладкой трубы может образовываться конденсат при отрицательной температуре окружающей среды. Если кабель расположен над розеткой, влага со стенок трубы будет стекать на контактную группу розетки/выключателя, что приведет к короткому замыканию. Поэтому в этом случае в сальник можно вводить только сам кабель круглого сечения.

Если кабель проводить снизу розетки/выключателя, допускается монтировать гладкую или гофрированную трубу в сальник.
