Система АВР: как она работает и в чем преимущества готовых решений от ONI?

Качественное и стабильное электроснабжение критически важно во многих сферах: в больницах, на производствах, в социальных учреждениях.

Ответственные потребители электроэнергии требуют как минимум двух источников питания: один для нормального режима работы, а второй и последующие — резервные: они автоматически включаются в случае неполадок в электросети.

Переключение на резервный источник питания выполняет система автоматического ввода резерва (АВР). В статье разберем, как она работает, из каких компонентов состоит и в чем удобство готовых решений для АВР от ONI.

Что такое АВР?

Система автоматического ввода резерва (АВР) распознает недопустимые отклонения параметров электросети и переводит электроснабжение на резервные источники электропитания без участия человека. Так сохраняется бесперебойная работа критически важного оборудования. Как только напряжение сети стабилизируется, АВР возвращает электроснабжение в прежний режим.

К недопустимым отклонениям параметров электропитания относятся:

• Обрыв одной из фаз питающей сети.
• Повышенное/пониженное напряжение питающей сети.
• Асимметрия напряжения фаз питающей сети.
• Нарушение последовательности чередования фаз.

Время реакции современных АВР обычно составляет 0,2–2 секунды. Скорость срабатывания зависит от типа переключения, характеристик оборудования и настроек контроллера.

Из чего состоит система АВР?

Автоматический ввод резерва включает в себя несколько основных элементов:

• Логическое реле или контроллер — главный компонент АВР. Он управляет всеми процессами: фиксирует сбои, анализирует напряжение и подает команду на переключение.
• Реле контроля фаз — осуществляет мониторинг параметров электросети и выявляет недопустимые отклонения.
• Контакторы, переключатели или автоматические выключатели — «исполнители» команд контроллера. Они физически переключают источники электроэнергии, размыкая и замыкая цепь.
• Резервный источник электроэнергии. Обычно это дизель-генератор, источник бесперебойного питания или альтернативная линия сети.

Система АВР может также включать дополнительные устройства: стабилизаторы, датчики температуры, дополнительные уровни защиты от перегрузки.

Что входит в решения ONI для АВР?

Автоматический ввод резерва — многокомпонентная система. Важно не только качество каждого элемента, но и их идеальная совместимость и исправная работа в комплексе. Для удобства проектировщиков и потребителей ONI предлагает готовые решения для АВР.

В состав типовых решений ONI для АВР входят:

• Схемы электрические принципиальные в наиболее распространенных форматах для проектирования с возможностью редактирования.
• Инструкции по эксплуатации.
• Программы для логических реле и панелей оператора в виде исходного кода, открытого для редактирования.
• Спецификации для заказа и сборки систем АВР.

Все решения отлаживаются в лабораторных и реальных условиях и включают всю необходимую документацию и программное обеспечение. Файлы предоставляются в редактируемом формате, чтобы вам было легко интегрировать решение на свой объект.

Мы предлагаем решения для нагрузок до 6300 А. Доступны следующие варианты для систем:

• АВР одной группы потребителей от двух независимых источников — 2 варианта.
• АВР двух групп потребителей от двух независимых источников с секционированием — 2 варианта.
• АВР одной группы потребителей от двух независимых источников с автоматическим переключением на дизель-генераторную установку.
• АВР одной группы потребителей от одного источника с автоматическим переключением на дизель-генераторную установку.
• АВР двух групп потребителей от двух источников с секционированием и автоматическим переключением на дизель-генераторную установку.

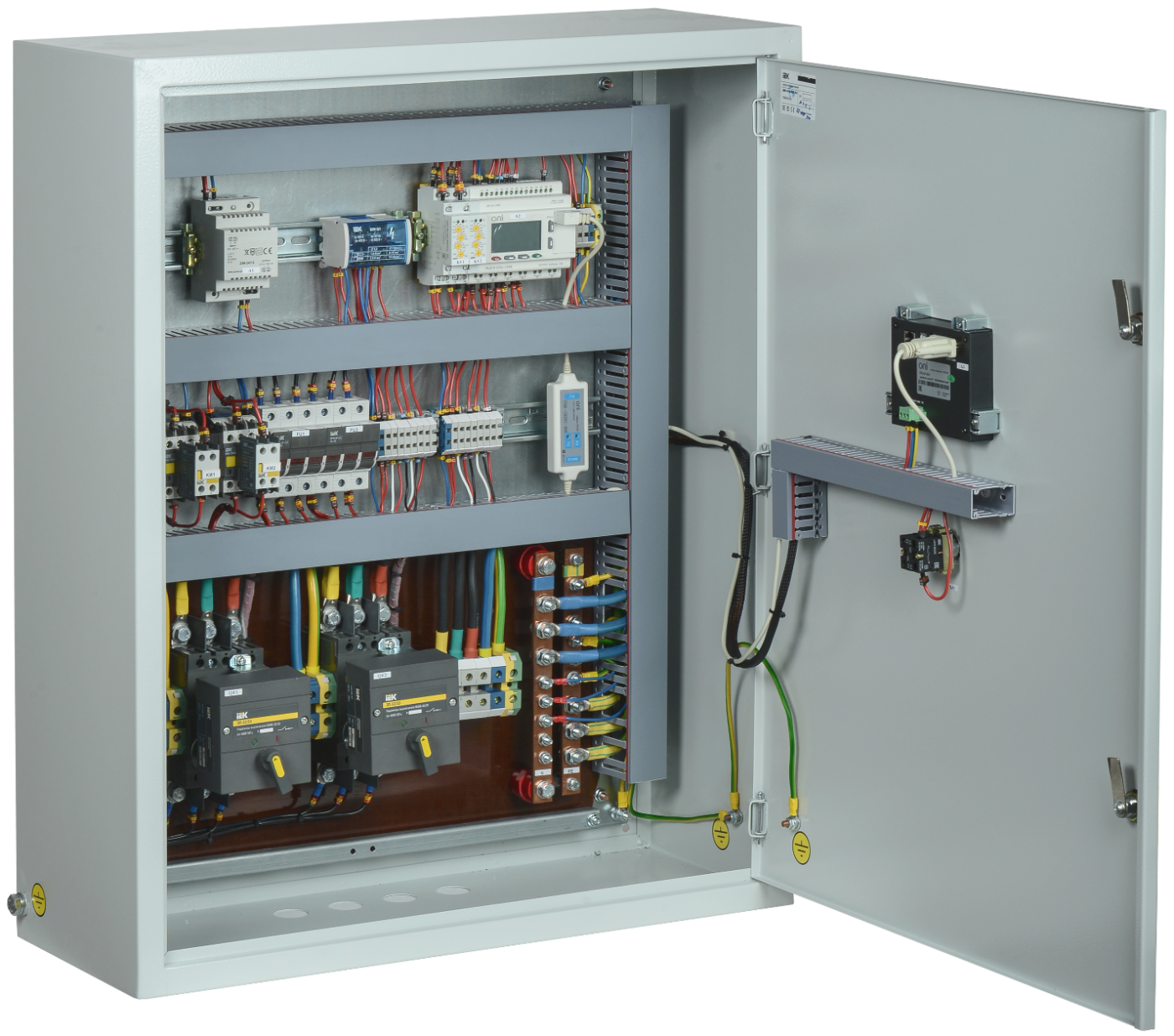

Система автоматического ввода резерва, собранная на ПЛК 430 ONI.

В чем преимущества решений для АВР ONI?

Экономия времени. Вы не тратите время на подбор оборудования, разработку схем и написание программы — мы сделали это за вас. Все решения уже отлажены и протестированы: вам остается лишь отредактировать коды для интеграции в вашу систему.

Гибкость настройки. Вы можете перепрограммировать логические реле, обновлять и расширять функционал в зависимости от задач. Решения легко объединяются со смежными системами электроснабжения и совместимы со сторонним оборудованием. Отредактированные коды можно повторно применять в других системах объекта.

Развитый функционал. Мы предлагаем решения с автоматическим или ручным режимом управления, с визуализацией и индикацией работы, а также с администрированием доступа.

Простое управление. Работу систем АВР от ONI легко контролировать в любой ситуации. Они обладают функциями удаленного мониторинга, диагностики и управления. Также системы сохраняют архив параметров и событий — вся история работы в вашем распоряжении.

Грамотная сервисная поддержка от разработчика. ONI обладает развитой сетью сервисных центров и предлагает профессиональную техническую поддержку. Наши специалисты помогут подобрать и адаптировать оптимальное решение для ваших задач.

Готовые решения для АВР от ONI — это удобно! Обеспечьте стабильное и бесперебойное электропитание на объекте и сэкономьте время на подбор и наладку оборудования. Типовые решения доступны на нашем сайте.
